SGR차수공법 흙막이 공법으 차수를 막기위한 공법

SGR 차수공법

흙막이 뒤쪽 차수공법

1. 일반

1) S.G.R 공사라 함은 다음 작업을 총칭하는 것으로 한다.
- 공사감독원, 현장대리인 및 작업원, 주입 재료 및 주입 기자재 등의 모든 준비사항
-주입 공의 천공 및 주입관 설치에 따른 모든 작업
-주입 재료의 공급, 현지 반입, 혼합작업, 현장 투수 시험 및 주입 목적에 맞는 주입 효과 판정용의 투수시험 및 필요한 시험
2) 시공자는 공사 전 그라우팅 공사 전반에 관한 자세한 계획서를 감독원에게 제출하 여승인을 득한 후 시공에 임해야 한다.
3) 시험 그라우팅 및 시험 그라우팅에 대한 효과 확인, 천공 중의 지반조건의 변화 등을확인할 수 있도록 감독원의 지시가 있거나 미리 계획된 부분에 대하여는 우선 시공토록  하고 그 결과 확인 전 까지는 다른 부분에 대한 시공은 유보하여야 한다.
4) 시공자는 공사에 필요한 기자재 일체를 반입하여 감독원의 지시 및 검 수하에 현장에투입하여야 한다.

2. 재료

1) 재료의 종류
-시  멘  트 : 보통(1종) 포틀랜드 시멘트
-S.G.R 약재 : 7, 8호
-규산소다 : 3호(비중 1.4 이상)
-작업 용수 : 신선하고 깨끗하며 점토, 이토, 알칼리, 유기물 기타 유독 물질이 포함되지 않아야 한다.
2) 재료의 검수
-시공자는 주입재를 사용함에 있어 가공기에 투입 전 반출 관계 확인을 반드시 감독원에게 서면으로 보고하여야 하며, 반출 확인된 분량에 대하여 시공하여야 한다.
-주입재는 시험 그라우팅 시 확인된 물량을 전량 반입 후 검수를 받아서 사용하여야 한다.

3. 장비

1) 천공장비
-천공기는 천공 능력 150m 이상의 로터리식을 표준으로 하되 공벽붕괴방지와 현장 특수조건에 따라서는 2 중관 퍼커션식 천공기도 감독원의 사전 승인하에 사용할 수 있다.
-천공 비트는 설계서에 명시된 비트 또는 감독원이 승인한 비트를 사용하여야 한다.
-비트류에는 그리스 또는 윤활유 등 유류가 도포되어서는 안 되며, 천공수는 청수를 사용하여야 한다.
2) 주입 플랜트
-주입펌프
주입펌프는 주입 도중에 압력 변동이 적은 2년 이상의 피스톤식 또는 플린저식으로서  토출압력 20㎏/㎠이상 토출량 10ℓ/min 이상, 토출 관경 20㎜ 이상인 것이어야 하며    사고 시를 대비하여 동일한 성능의 예비펌프를 반드시 대기시켜 놓아야 한다.
-교반장치
그라우트 믹서는 회전수 150 rpm이상 토출 관경 25㎜ 이상 1조 용량 200ℓ이상의 3 조식 교반장치로서 흡입구 연결부에는 적절한 스크린을 설치하고 토출구에는 토출량 조절 밸브가 부착된 것이라야 한다.
3) 접속 배관 및 호스
주입펌프에 적합한 구경의 것으로서 펌프의 토출 압력에도 변형 및 팽창되지 않는 것이라야 한다.
4) 주입기 및 주입관
주입기는 주입관 인발이 신속 정확히 이루어지도록 유압 구동식 장치로서 조작되는 것이라야 하며, 주입관은 40.5~50㎜의 이중관 롯드를 사용한다.
5) 유량계 및 압력계
-유량계 및 압력계는 승인된 것으로서 접속 배관경에 적합한 연결 구경을 갖추어야   한다.
-유량계와 압력계는 주입펌프와 주입기 사이에 설치하되 유량계를 주입관 측에 설치하여야 한다.
-유량계는 10/min 이상의 유량이 측정 가능한 것으로서 오차가 5% 이하의 정밀도를   갖춘 것이어야 한다.
-압력계는 3㎏/㎠ 이상의 주입압력이 측정 가능한 것으로서 오차가 5% 이하의 정밀도를 갖춘 것이어야 한다.
6) 플랜트 설치
플랜트의 위치는 주입 작업이 효율적으로 수행되도록 주입 장소의 중앙부에 설치(관할 반경 50m)하여야 하며, 주입 공의 G.L보다 5m 이상되는 상부에는 설치할 수 없다.
7) 배    관
-급수배관
1. 주입 공의 천공 용수 및 주입 용수 공급을 위한 급수배관은 급수펌프 저수탱크 및   급수관으로 구성된다.
2. 급수펌프는 천공 용수 및 주입 용수 공급에 충분한 용량을 갖춘 것으로 청정 수원  부근에 설치하여야 한다.
3. 저수탱크는 급수펌프의 작동이 정지되어도 10분 이상 용수를 공급할 수 있는 용량을 갖춘 것으로서 동력 없이 중력 수두 차로써 용수 공급이 가능한 높이에 설치한다.
4. 급수관은 급수펌프, 저수탱크 및 작업장을 연결하여 설치하되 작업장에 설치되는 급수관에는 매 20m마다 T관을 접속시켜 밸브를 설치함으로써 각 작업개소에의 연결이 용이하도록 하여야 한다.
-주입배관
1. 주입펌프에서 주입 장소 사이에 설치하는 구경 25㎜~50㎜의 주입배관은 매 20m마다  연결 니플을 설치한다.
2. 주입 완료 후 배관 구간에의 주입재의 접착 고결 방지를 위해 즉각 청수로써 관내 세척을 실시할 수 있도록 하여야 한다.

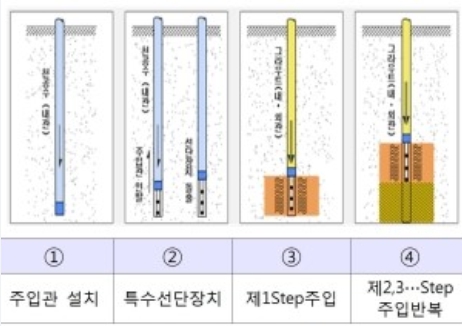

SGR차수공법이미지

4. 시공

-천공작업
1. 이중관 ROD 사용을 원칙으로 하나, 현장여건에 따라 케이싱을 사용할 수 있으며,  이중관 ROD 내관 및 케이싱 내부로 천공수를 보내어 소정의 지반 심도까지 천공한다.
2. 천공경은 이중관 ROD 천공인 경우 ∅40.5㎜로 하고, 케이싱 천공인 경우 ∅70.3㎜ 이상의 것을 사용한다.
3. 천공 간격 및 심도는 설계도서에 계획된 대로 시행한다.
4. 천공작업은 시공성 저하 방지를 위하여 주입 공과의 거리를 확보한 후 주입 작업에 간섭되지 않는 범위 내에서 실시한다.
5. 천공작업은 수직 천공을 원칙으로 하나 지하매설물 및 지상 구조물에 따라 경사 천공을 실시할 수 있다.
-주입 작업
1. 주입 재료는 시멘트, 규산소다(3호), SGR약재(7, 8호)를 사용한다.
2. 주입 작업은 3조 교반장치에서 주입재를 교반 후 교반장치에 연결된 흡입장치를 통해 주입펌프에서 주입 호스로 압송되어 이중관 ROD의 주입관을 통해 지중의 대상 지점에 분사한다.
3. 주입은 각 주입 공 별 소정의 최대 심도에서부터 주입을 완료하고 상향으로 한 단계(20~50㎝)씩 인발 하면서 주입하는 상승 방식으로 주입한다.
4. 주입 작업 시 효율적인 품질관리를 위하여 주입펌프 1대당 주입 압 및 주입량을 자동 기록하는 유량, 유압 측정장치를 설치한다.
5. 주입량은 10~30ℓ/min 범위 내에서 주입 압 1~6㎏/㎠의 저압 주입을 기본으로 하며,  최대 30㎏/㎠의 주입압력을 한계 압력으로 하는 것을 원칙으로 하나 현장여건에 따라 조정하며 주입한다.
6. 주입 용수는 공업용수 이상의 것을 사용하여야 하며 오수 및 폐수를 사용하여서는  안된다.
7. 주입 공마다 자동 유량 압력 기록장치에 의한 기록지를 감독원에게 제출하여야 한다.
-표준 배합비
-검사공 위치 선정
시공구간 일부 즉 계획서에 의한 계획된 구간별로 주입 효과 확인을 위하여 표준 관입 시험, 현장 투수시험을 실시하며, 실시할 위치 결정은 감독원의 지시에 의한다.
-주입 효과 확인
현장 투수시험 및 표준 관입 시험은 KSF 2318 규정에 의하여 실시하며, 주입 전, 후의 투수계수 및 지반강도를 비교 검토하여 주입 효과를 확인한다.
-상기 시험에 의거 효과 확인을 실시하고 그 결과를 감독원에게 보고한다.
-검사를 위한 모든 시험은 반드시 감독원의 입회하에 실시하여야 하며, 주입 효과 판정  기준에 미달된 구간에 대하여는 감독원의 지시에 따라 시공자는 재시공하여야 한다.
-시공자는 매일 천공 및 주입 공사에 관한 공 번 위치, 천공 심도, 지층의 특징, 사용량,  주입량과 기타 필요한 제반사항을 기록한 승인된 양식의 공사 일보를 감독원에게 제출하여야 한다.

---
