CIP공법과 관련 사항들 소개합니다.

흙막이공법

CIP공법

-개요

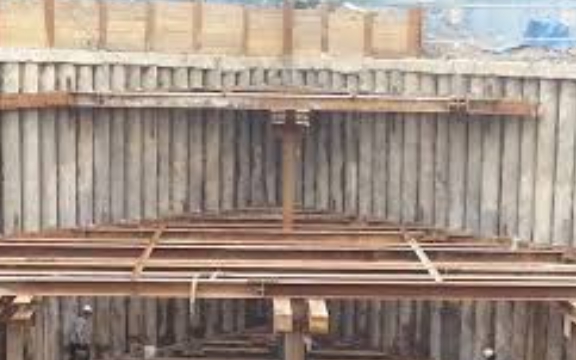

로터리 보링기(Rotary Boring Machine) 또는 오가(Auger)등의 천공한 후에  철골(H-Pile)을 일정한 간격으로 시공하고, 그 사이는 천공 후 조립된 철근을 건입한 뒤에 콘크리트를 타설하여 한 개의 현장 타설 말뚝을 만들고 이를 연속적으로 시공하여 토류벽체를 형성하는 공법이며 시공된 CIP 두부를 일체화하기 위해 CAP CON'C를 타설한다.



-시공방법

-정확한 위치에 C.I.P를 시공하기 위하여 안내벽(Guide Wall)을 설치한다.
보통 H형강을 2줄로 설치

-천공장비를 사용하여 설계 깊이까지 천공한다.
1.일반적으로는 풍화암층 1m 까지 천공한다.
2.토사 부분에서 공벽이 붕괴될 경우에는 강재 케이싱을 사용 한다.

-굴착으로 발생되는 슬라임(Slime)은 Screw Rod나 에어 리프팅 펌프(AirLifting Pump)를 이용하여 배출시킨다

-설계도면에 따라 조립된 철근 케이지(Cage) 또는 H-Pile을 공내로 삽입    한다.

-공내에 철근 케이지(Cage) 또는 H-Pile를 넣은 후 트래미 파이프(TremiPipe)를 이용하여 δck=180 kg/㎠ 이상, 슬럼프 15cm 이내의 콘크리트를 타설 한다.

-C.I.P 시공이 완료되면 두부를 정리하고 캡빔(Cap Beam)을 설치한다.

-현장 타설 말뚝의 종류.
1.C.I.P (Cast In place Pile).
2.P.I.P (Packed In place Pile).
3.M.I.P (Mixed In place Pile).
--1C.I.P

천공 후에 조립된 철근을 Hole 내부에 삽입하고 레미콘 타설.
--2P.I.P

천공후 천공장비의 중공(中空)을 통해 Cement Milk을 주입하면서 Rod를 인발한 후에 조립된 철근 삽입하고 자갈로 충진 시킨다.
--1,--2는 Cap Beam 반드시 타설.

-M.I.P
Cement Milk를 Rod 중공(中空)을 통해 주입하면서 원지반 토사를골재로 사용하여 혼합하면서 지반내에 현장 타설 말뚝을 형성시키는공법으로 S.C.W가 대표적인 공법임.



-공법의특성

장  점
-지반의 종류에 관계없이 거의 모든 지반에 적용이 가능하다.
단, 전석,옥석층에서는 시공이 상당히 어렵고(천공이 어렵다) 풍화암,연암층에서는 가시설일 경우 시공의 필요성이 없다.
-장비가 소형이므로 협소한 장소에서도 시공이 가능하다.
현장이 넓고 C.I.P의 길이가 긴 경우는 대형장비를 사용한다.
-벽체강성이 커서 배면토압에 의한 수평변위가 작게 나타나므로 침하등에 의해 발생되는 인접구조물의 영향을 줄일 수 있다.
-비교적 저진동, 저소음 공법이다.
-C.I.P와 주변지반의 마찰력이 크게 되어 지지력이 증가한다.

단  점
-토류판 공법에 비해 고가의 공법이다.
-굴착공 하부에 슬라임(Slime)이 발생할 수 있다.
-암반 천공은 어렵다
-공과 공사이가 틈이 있으므로 지하수의 영향을 받을 경우는 별도의
차수 Grouting을 계획하여야 한다.



-감독, 감리 점검사항

-설계 시 (구조계산서) 및 도면 check

-주변 현황 check

-공법의 타당성 check(시공가능 지층, 현장 크기에 따른 장비 등)

-시공성 및 경제성 및 안전성 check

-시방 규정에 의한 시공 여부 check

-자재 검수 (철근, 레미콘 등), (시험 성적서 검토 포함)

-계측기의 타당한 선정과  설치 위치 및 장소, 물량 check

-주변 일일 점검

-계측 보고서 및 작업일보 check

-굴토 방법 check (과다굴착)
 설계 시 가정한 부재력이 변함(Moment, 전단력, 축력, 벽체 변위)
1.부재력 증가는 구조물의 안정성에 문제
2.벽체과다 변위는 주변 침하 발생
3.Arching에 의한 상부 토압 증가

-강재 용접 부위 check

-강재 연결 시 모재 이상의 강도가 나오는가 check (실험)

-토사, 암반의 경계부분과 같이 천공이 곤란한 지층 부근의 일정 부분에서는 경우에 따라 보강공법을 수립하였는가 check

- C.I.P의 시공순서와 시간 간격에 대해서 충분한 검토를 하였나 check

-호박돌이나 전석, 직경이 큰 자갈 등에 의한 C.I.P의 수직정도(1/150 이하) check

-띠장 홈메우기는 띠장과 C.I.P 사이에 Mortar시공을 원칙으로 한다. (때론 토압이 크지 않을 경우나 주변여건이 양호한 경우에 각목을 사용  하여 시공하기도 하나 반드시 C.I.P 공마다 시공하여야 한다)
