앵커 시방서 시공시 유의사항

앵커시방서 유의사항 및 시험 장치들

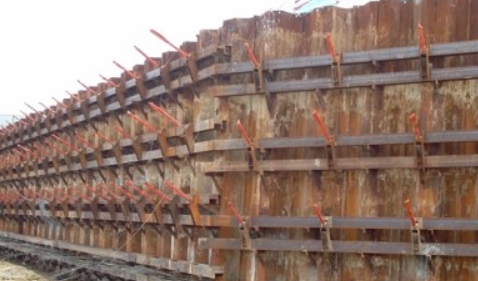

1 - 지반의 공극이 매우 큰 지층(느슨한,전석층,매립층)에 앵커를 시공해야 하는 경우 주입재 유실이 과다하여 결과적으로 앵커의 인장력이 소정의 설계축력에 미달 될 수 있으며 이때에는 정착부의 주입재 유실을 방지할 수 있는 방안 (ALL-PACKER공법 등)을 강구해야 한다.

2 - 앵커체를 조성하기 위해 사용하는 주입재(시멘트혼합물)에 건조수축이 발생하게 되면 앵커체의 표면마찰력이 감소하므로 적정량의 팽창제를 사용하는 것이 좋다.

3 - 도로면 하부의 얕은 곳에 앵커체를 설치할 경우에는 교통하중에 의한 지반침하나 진동의 영향으로 인장재가 파단되거나 앵커체에 휨에 의한 균열이 발생하는 등의 문제가 발생하는 일이 있으므로, 이에 대한 충분한 검토와 대책이 필요하다.


4 - 앵커체를 조성하기 위한 주입재의 주입압력을 높이면 지반과 근저구조물에 변형이 발생하기 쉽고,또한 투수성이 큰 지반으로 주입재가 유츨되어 지하수나 주변환경을 오염시킬 우려가 있으므로 주의를 요한다.

5 - 앵커 및 앵커된 구조물은 정기적이 점검, 관측 및 측정을 행하는 것을 원칙으로 한다. 앵커나 앵커된 구조물 및 주변에 변형이 나타나는 경우에는 관측 측정결과를 검토해서 필요에 따라서는 재인장 및 앵커의 증설 등 적절한 조치를 취해야 한다.

---

- 가압장치 : 인장기 및 유압펌프로 소요하중의 1.5배이상의 능력을 사용

- 계측장치 : 하중계(Load Cell)와 변위계(LVDT`S, Dial Gage)를 사용하며, 하중계의 경우 정격하중의 1%미만의 허용오차를 갖어야 하며, 변위계는 0.1% 미만의 허용오차를 가졌야 한다. 또한, 하중증감에 따른 해당변위가 Check될 수 있도록 별도의 자동기록장치가 있는 장비를 사용한다.

- 반력장치 : 인장시험시 변형이 없도록 보강을 실시 (좌대 및 띠장, 지압판 등)
